Protokol č. 8

Trieda:               Meno a priezvisko:                                      Dátum:

Téma: Meranie elektrických veličín

Úloha: Určovanie odporu rezistora priamo a nepriamo

Teória:

Meranie ohmmetrom – rezistor pripojíme k ohmmetru, nastavíme rozsah prístroja tak, aby ručička ukazovala aspoň tretinu od niektorého okraja stupnice. Odčítame výchylku na stupnici označenej znakom Ohm. Odpor zistíme ak výchylku vynásobíme rozsahom stupnice.

Meranie mostíkom - rezistor pripojíme k mostíku. Stlačíme gombík a nastavíme ručičku na nulu pomocou  prepínača rozsahov a aretačného gombíka. Odpor zistíme ak výchylku vynásobíme rozsahom prepínača rozsahov.

Postup:

priamo –

1.  odčítame hodnotu odporu priamo na rezistore Rsúč

2.  zmeriame odpor rezistora ohmmetrom            R_ΩM

3.  zmeriame odpor rezistora mostíkom        Rmos

nepriamo - vypočítame hodnotu odporu R vyp z U a I.

Pomôcky:  Avomet 2ks, mostík,  stavebnica Mez Elektronik, odpory 1000, 2000, 470 Ω, zdroj napätia, vodiče

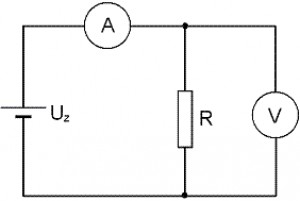

Schéma: pre meranie nepriamo

Tabuľka:

P. č.	Rsúč[Ω]	Rmos[Ω]	RΩm[Ω]	Rvyp[Ω]	U[V]	I[A]
1.
2.
3.
4.
5.

Použité vzťahy a vzorové výpočty:

Rvyp= U/I



Záver:
